综合布线系统安装工艺标准

适用范围

本标准适用于新建、扩建、改建建筑和建筑群综合布线系统安装工程。

施工准备

1、  材料

1.1   对绞电缆和光缆型号、规格、数量应符合设计规定和合同要求。
1.2   电缆所附标志、标签内容应齐全、清晰。
1.3   电缆外护套应完整无损，并附有出厂质量检验合格证和本批量电缆的性能检验报告。
1.4   光缆应在开箱后先检验外观无损伤，光缆端头封装良好；并进行数据测试合格后方可使用。
1.5   各类配线架、配线模块、跳线、信息插座、光纤连接头、光纤耦合器、光纤插座等部件的型号、规格、数量应符合设计要求，并应有产品合格证及相关技术文件资料。
1.6   钢管(或电线管)、盒、地面插座等型号、规格应符合设计要求，并有产品合格证。钢管(或电线管)壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它金属
管材需预先除锈刷防腐漆(现浇混凝土内敷钢管，应在管内做防腐)。镀锌管或刷过防腐漆的钢管外表完整无剥落现象。
1.7   管道采用地下通信管网时，应符合邮电部《通信管道工施工及验收技术规范》(YDJ39—90)中相关规定。
1.8   金属线槽及其附件（连接板、接地螺丝、铜编织带等）：应采用经过镀锌处理的定型产品，其型号规格应符合设计要求。镀锌层不应有脱落损坏现象，内外壁应光滑、平整、无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。接地螺丝应导电良好。
1.9   各种铁件表面的防腐层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
1.10 交接箱、机柜型号、规格、数量应符合设计要求，并应有产品合格证。
1.11 塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的
环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。

2、  机具设备

2.1   煨管器、液压开孔器、压力案子、套丝机，套管机。
2.2   手锤、錾子、钢锯、扁锉、圆锉、活扳子、鱼尾钳。
2.3   铅笔、皮尺、水平尺、线坠灰铲，灰桶，水壶，油桶，油刷，粉线袋等。
2.4   手电钻、台钻、钻头、射钉枪、拉铆枪、工具袋、工具箱、高凳等。
2.5   剥线器、打线工具、钳子。
2.6   光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
2.7   光时域反射仪、噪声测试仪、场强测试仪、电桥、网络分析仪、万用表、兆欧表等。

3、  作业条件

3.1   随土建结构施工过程中预留管路、接线盒、地面线槽、套管、孔洞的位置、尺寸、数量均应符合设计规定。管线的地面出线口弯管满足管路内敷设线缆的弯曲半径。
3.2   随墙面抹灰后或土建装修工程完工，水平管、线路全部贯通，且各层配线间具备施工条件，机柜位置固定后，进行水平缆敷设；垂直干线管、线路全部贯通，且设备间和各层配线间具备施工条件，机柜位置固定后，进行垂直线缆敷设。
3.3   线缆敷设完毕并测试合格后，进行终端模块和面板的安装。
3.4   设备间敷设抗静电地板时，板块设应严密坚固，活动地板防静电措施的接地应符合设计和产品说明要求。
3.5   提供可靠的施工电源和接地装置。
3.6   配线间、设备间的面积、环境温度、湿度、照度均应符合设计要求和相关规定通风良好。
3.7   配线间、设备间应符合安全防火要求（使用湿型消防系统，喷洒头不能对准电子设备），预留孔洞等采取防火措施，地面、墙壁、门等涂防火漆或采用其他防火措施，室内无危险物的堆放，消防器材齐全。
3.8   配线间、设备间内装修工程完工，地面、墙面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门、窗、锁齐全。
3.9   熟悉图纸，并进行现场勘察；设计人员对施工人员进行详尽的技术交底和图纸会审。
3.10 精心编制施工方案，在全面了解设计意图的基础上，结合施工现场的实际情况、技术力量、工程进度等，综合编制合理的施工方案。
3.11 熟悉其他相关的技术文件与资料，例如：产品说明书、施工工艺规程和验收规范等。

操作工艺

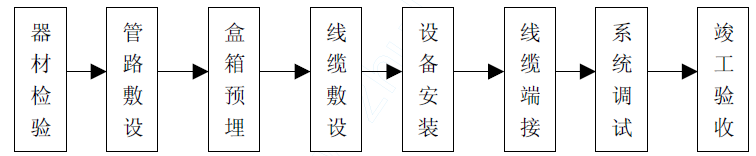

1、  工艺流程

2、  操作方法

2.1   器材检验
Ø  施工前应对所用器材进行外观检验，检查其型号、规格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求应符合设计规定。
Ø  电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。
Ø  大对数电缆、光缆应进行测试，测试数据应符合产品出厂检验要求及相关规范规定。
管路敷设
Ø  金属管应符合设计工艺的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
Ø  在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
Ø  管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
Ø  在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
Ø  金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
Ø  金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
金属管的暗设应符合下列工艺要求：
Ø  预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30m处设置暗线盒。
Ø  敷设在混凝土、水泥里的金属管，其地基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
Ø  金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
Ø  金属管道应有不小于0.1%的排水坡度。
Ø  建筑群之间金属管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
Ø  金属管内应安置牵引线或拉线。
Ø  金属管的两端应有标记，表示建筑物、楼层、房间和长度。
2.2   线缆敷设
Ø  线缆的布放应自然平直，线缆间不得缠绕、交叉等。
Ø  线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。
Ø  线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
Ø  对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且无接头。
Ø  缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度，一般为0.5 m～1m；工作区为10 m～30m；光缆在设备端预留长度一般为3 m～5m；有特殊要求的应按设计要求预留长度。
线缆的弯曲半径应符合下列规定：
Ø  对绞电缆的弯曲半径应大于电缆外经的8 倍。
Ø  主干对绞电缆的弯曲半径应至少为电缆外径的10 倍。
Ø  光缆的弯曲半径应至大于光缆外经的20 倍。
Ø  采用牵引方式敷设大对数电缆和光缆时，吊挂线缆的支点间隔不大于1.5m，并应制作专用线缆牵引端头。
Ø  布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15m／s。光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣。
Ø  布放线缆的牵引力，应小于缆线允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。

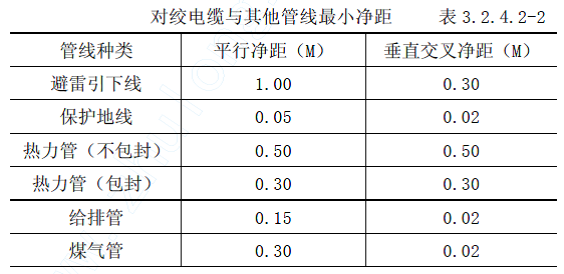

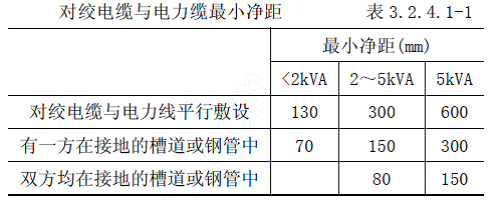

Ø  对绞电缆与电力电缆最小净距应符合表3.2.4.1-1 规定，与其他管线最小净距应符合3.2.4.2-2 规定。


预埋线槽和暗管敷设线缆应符合下列规定：
Ø  敷设管道的两端应有标志，表示出房号、序号和长度。
Ø  管道内应无阻挡，管口应无毛刺，并安置牵引线或拉线。
Ø  敷设暗管宜采用钢管或阻燃硬质(PVC)塑料管，暗管布放对绞电缆时，管道的截面利用率应为25％～30％。
Ø  地面线槽应采用金属线槽，线槽的截面利用率不应超过40％。
Ø  采用钢管敷设的管路，应避免出现超过2 个90°的弯曲（否则应增加过线盒），且弯管半径大于管径的6 倍。
设置电缆桥架和线槽敷设缆线应符合下列规定：
Ø  桥架顶部距顶棚或其他障碍物不应小300mm，桥架内横断面利用率不应超过50％。
Ø  电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔1.5m 处，应固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处等两侧300mm 设置固定点。
Ø  在吊顶内设置电缆线槽时，槽盖开启面应保持80mm 的垂直净空，线槽截面利用率不应超过40％。
Ø  在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4 对对绞电缆以24 根为束，25 对或以上主干对绞电缆、光缆及其他电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适度。
Ø  吊顶内金属线槽敷设线缆时，应考虑防火。要求缆线敷设应单独设置吊架，不得布放在吊顶吊架上。缆线护套应阻燃，缆线截面选用应符合设计要求。
Ø  在竖井内采用明配管、桥架、金属线槽等方式敷设缆线，并应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm 的防水台，洞口用防火材料封堵严实。
Ø  建筑群子系统采用架空管道、直埋、墙壁明配管(槽)或暗配管(槽)敷设电缆、光缆
施工技术要求应参照邮电部《市内电话线路工程施工及验收技术规范》、《电信网光纤数字传输系统工程施工及验收暂行技术规定》的相关规定执行。
2.3   设备安装
Ø  按机房平面布置图进行机柜定位。在机柜下对应的位置，将抗静电地板开槽，以保证地板下的电缆引入机柜。当机柜高度超过1.8 米，且设备安装的数量大于地板的荷载时，将机柜稳装在槽钢基础上，并用螺栓加防松垫圈固定，防止因机柜过重造成地板和设备的损坏。
Ø  机柜安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定时，垂直度偏差不应大于2mm，水平偏差不应大于2mm。
Ø  机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。
Ø  安装机架面板、架前应留有1.5m 空间、机架背面离墙距离应大于0.8m，以便于安装和施工。
Ø  壁挂式箱体底距地应符合设计要求，若无设计要求，安装高度宜为1400mm。
Ø  在机架上安装设备时，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热。
配线架安装要求；
Ø  采用下出线方式、架底位置应与电缆上线孔相对应。
Ø  各直列配线架垂直倾斜误差不应大于2mm。
Ø  接线端子各种标志应齐全。
各类配线部件安装要求：
Ø  各部件应完整无损，安装就位、标志齐全。
Ø  装螺丝应拧牢固，面板应保持在一个水平面上。
Ø  接地要求：安装机架，配线设备及金属钢管、线槽、接地体，保护接地导线截面、
颜色符合设计要求，并保持良好的电气连接，压接处牢固可靠。接地体电阻小于1Ω。
2.4   线缆端接
缆线端接的一般要求：
Ø  缆线在终接前，必须检查标签颜色和数字含义,并按顺序终接。
Ø  缆线中间不得有接头。
Ø  缆线终端处必须卡接牢固、接触良好。
Ø  缆线终端安装应符合设计和产品厂家安装手册要求。
Ø  对绞电缆与插接件连接应认准线号、线位色标,不得颠倒和错接。
对绞电缆插座和连接硬件的端接应符合下列要求：
Ø  使用专用剥线工具剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态，避免因弯曲等造成线对的发散、分离；非扭绞长度对于5 类线不应大于13mm；4 类线不大于25mm。对绞线间应避免缠绕和交叉。

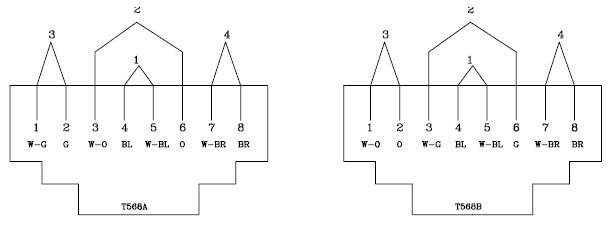

Ø  对绞线与信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接，然后，可直接采用钳子压紧压线帽进行端接，也可采用专用打线工具进行端接后再安装插座帽。插座类型，色标和编号应符合图3.2.6.2 规定：
Ø  对绞电缆与RJ45 信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。
Ø  对绞电缆与接线模块(IDC，RJ45)卡接时，应按设计和厂家规定进行操作。

图 3.2.6.2 信息插座连接图
Ø  屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360º 圆周接触，接触长度不宜小于lOmm。
光缆芯线终接应符合下列要求：
Ø  光纤融接处应加以保护，使用连接器以便于光纤的跳接。
Ø  连接盒面板应有标志。
Ø  跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。

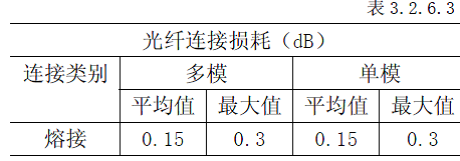

Ø  光纤连接损耗值，应符合表3.2.6.3 的规定

Ø  各类跳线缆线和插件间接触良好，接线无误，标志齐全。跳线选用类型应符合设计要求。
Ø  各类跳线长度应依据设备现场情况确定，一般对绞电缆不应超过5m，光缆不应超过10m。
2.5   系统调试

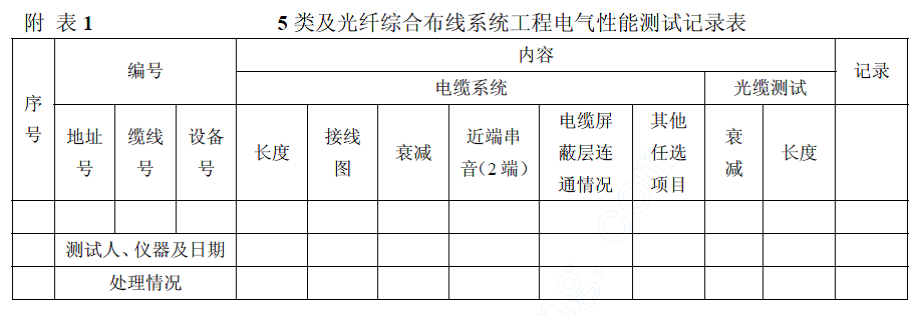

Ø  综合布线系统测试包括：电缆系统电气性能测试及光纤系统性能测试，测试记录表格详见附表1（通常测试仪器具有存储测试记录功能，并可自动输出打印记录）

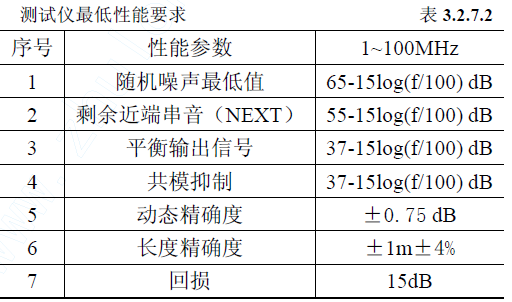

电气性能测试仪按照二级精度，应达到表3.2.7.2 规定的要求：

Ø  电缆、光缆测试仪表必须经过计量部门校验，并取得合格证后，方可在工程中使用。
Ø  测试仪应能测试3-6 类对绞电缆和光纤链路。
Ø  测试仪表应有输出端口，以将所有的测试数据存储，并随时输出至电脑和打印机进行维护和管理。
Ø  测试仪表对于一个信息插座的电气性能测试时间宜在20～50S之间。
竣工验收

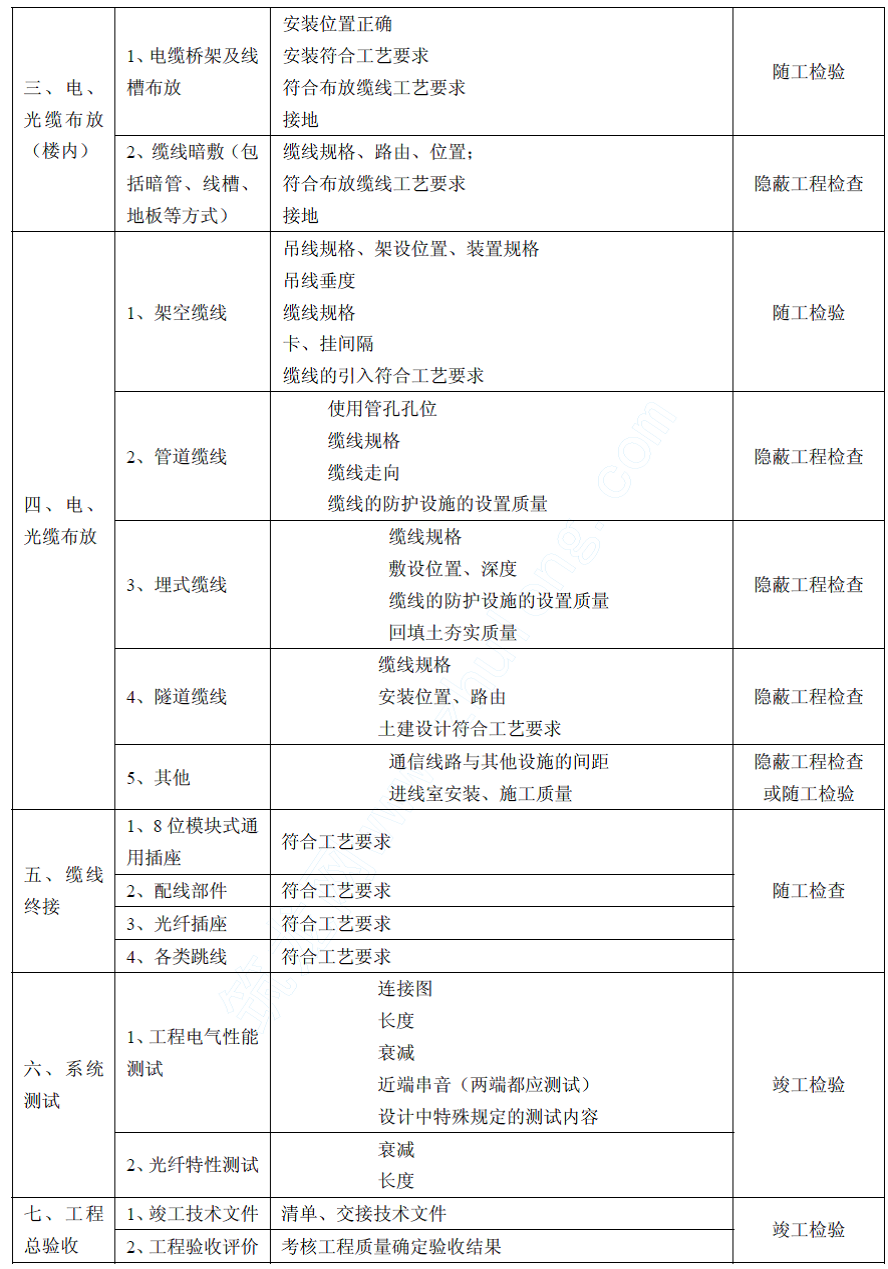

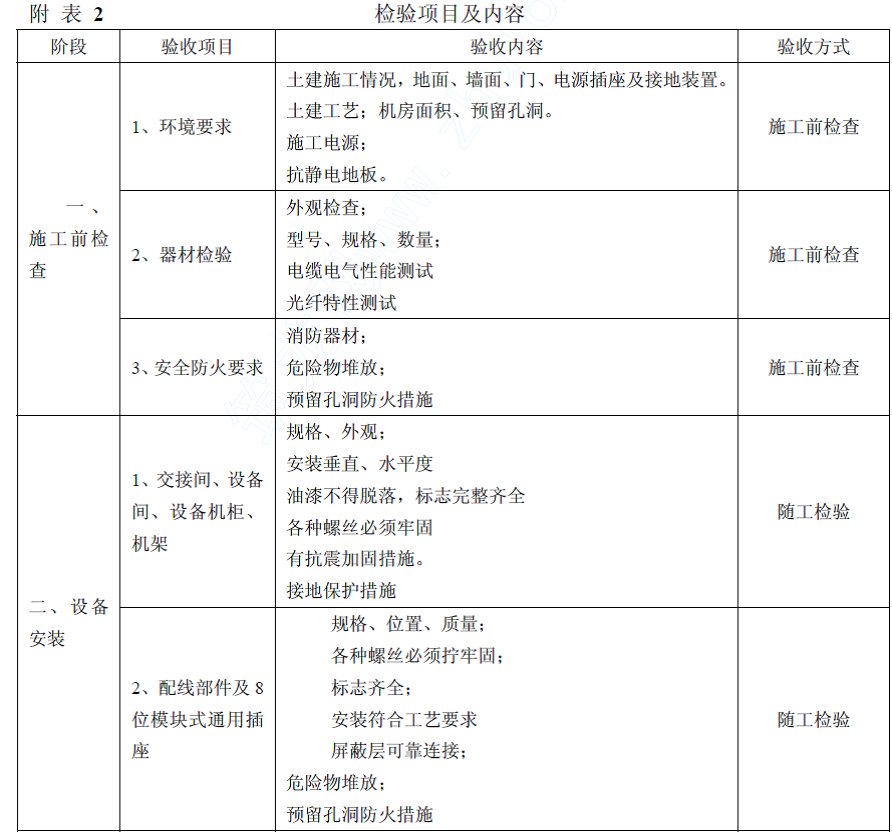

Ø  系统工程验收应按照附表2 所列的项目进行检验，若发现不合格项目，应及时纠正。
Ø  系统工程若采用计算机管理和维护，应按专项进行验收。

3、  成品保护

3.1   系统设备安装时，不得损坏建筑物，并应注意保持墙面清洁。
3.2   设置在吊顶内的缆线、线槽的安装等，不应损坏龙骨和吊顶。
3.3   装修施工时，不得将设备及器件表面弄脏，地面线槽、信息插座应防止损坏或部件进水。
3.4   使用高凳或搬运物件时，不得损坏或碰撞墙面和门窗。

4、  应注意的质量问题

4.1   管道内或地面线槽阻塞或进水，影响布线；疏通管槽，清除水污后布线。
4.2   信息插座损坏，接触不良；检查修复。
4.3   缆线长度过长，信号衰减严重；按设计图进行检查，缆线长度应符合设计要求，调整信号频率，使其衰减符合设计和规范要求。
4.4   光纤连接器极性接反，信号无输出，将光纤连接器调整正确。
4.5   有信号干扰；检查消除干扰源。检查缆线的屏蔽导线是否接地，线槽内并排的导线是否加隔板屏蔽，电缆和光缆是否进行隔离处理，室内防静电地板是否良好接地等。
4.6   光缆传输系统 传输衰减严重，检查陶瓷头和塑料头的连接器，每个连接点的衰减值是否大于规定值。
4.7   光缆数字传输系统的数字系列比特率不符合规定，检查数字接口是否满足设计要求。
4.8   设备间子系统接线错误，造成控制设备不能正常工作，检查色标按设计图修正接线错误。
4.9   雷击引起危险的过电压，过电流影响或损坏设备器件等，应选用气体放电管保护器进行过压保护，过流保护宜选用能够自复的保护器，防止累击必须同时采用过压、过流保护器




注：系统测试内容的验收亦可在随工中进行检验
