巡更系统安装工艺标准

适用范围

本标准适用于新建、扩建及改建的公用和民用建筑物内的巡更系统安装工程。

施工准备

1、 材料

1.1  机房设备：主要包括系统主机、充电器、计算机（内置管理软件）、打印机、不间断电源等。
1.2  传输部分（在线式系统）：包括分线箱、电线电缆等。
1.3  终端设备：主要包括巡更点、巡更棒、数据采集器等设备。
1.4  上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查方可安装。
1.5  镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
1.6  其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

2、 机具设备

2.1  手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2  克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.3  250V 兆欧表、500V 兆欧表。

3、 作业条件

3.1  机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
3.2  机房内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

操作工艺

1、 工艺流程

2、 操作方法

2.1  管路预埋
Ø  金属管应符合设计工艺的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
Ø  在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
Ø  管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
Ø  在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
Ø  金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
Ø  金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
金属管的暗设应符合下列工艺要求：
Ø  预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30m处设置暗线盒。
Ø  敷设在混凝土、水泥里的金属管，其地基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
Ø  金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
Ø  金属管道应有不小于0.1%的排水坡度。
Ø  建筑群之间金属管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
Ø  金属管内应安置牵引线或拉线。
Ø  金属管的两端应有标记，表示建筑物、楼层、房间和长度。
Ø  光缆与电缆同管敷设时，应在金属管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的2.5倍。
2.2  分线箱安装
Ø  箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。
Ø  安装明装壁挂式分线箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准，无设计要求时，安装高度宜底边距地面1.4 米。
2.3  线缆敷设
Ø  布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
Ø  管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
Ø  线管出线终端口与设备接线端子之间，必须采用金属软管连接，软管长度不得超过1米，并不得将线缆直接裸露。
Ø  所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
2.4  终端设备安装
Ø  安装前应按图纸核对巡更点的位置及数量，并读取巡更点的ID 码。
Ø  巡更点的安装高度应符合设计或产品说明书的要求，如无特殊说明一般安装高度为1.4m。
Ø  对于离线式系统，巡更点应安装于巡更棒便于读取的位置对于离线式巡更点，安放时可以用钢钉、固定胶、或直接埋于水泥墙内（感应型巡更点），埋入深度应小于5cm，巡更点的安装应与安装位置的表面平行。感应型巡更点的读取距离一般在10-25cm 之间，只要巡更棒能接近即可。
Ø  安装巡更点的同时，应记录每个巡更点所对应的安装地点，所有的安装点应与系统管理主机的巡更点设置相对应。
2.5  机房设备安装
Ø  设备在安装前应进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。

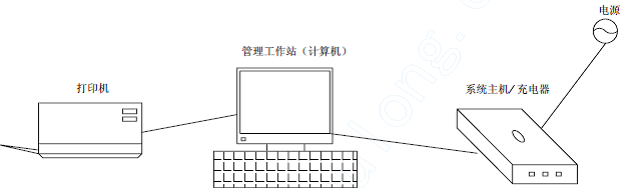

Ø  按照图纸连接巡更系统主机、计算机、UPS、打印机、充电座等设备，如图3.2.5-1
Ø  安保中心设备连接示意图所示。

图3.2.5-1 安保中心设备连接示意图
Ø  设备安装应牢固、紧密，紧固件应做防锈处理。
Ø  安装的设备应按图纸或产品说明书要求接地，其接地电阻应符合设计要求。
Ø  安装系统软件的计算机硬件配置不应低于软件对计算机硬件的要求。
Ø  安装系统软件的计算机操作系统应符合系统软件的要求。
Ø  按照软件安装说明书和帮助安装软件。
2.6  系统调试
Ø  运行巡更系统管理软件，进行初始化设置。
Ø  按照图纸对巡更点进行读取操作，确认巡更棒读取数据正常有效。
Ø  在巡更系统主机上测试对巡更棒读取的数据进行读入、数据查询、修改、打印、删除等操作，对系统软件进行调试。

3、 成品保护

3.1  设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免损坏设备。
3.2  系统设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。
3.3  对系统的巡更点应采取必要的保护措施，防止其损坏。

4、 应注意的质量问题

4.1  质量问题：接线错误。
4.2  防治措施：计算机、系统主机、巡更点的接线应严格按照图纸进行。
4.3  质量问题：通讯不正常。
4.4  防治措施：严格检查系统接地阻值是否符合要求，接线是否压接牢固，消除或屏蔽设备及连线附近的干扰源。
