节水系统安装工艺标准

适用范围

本标准适用于新建、扩建及改建的公用和民用的节水系统安装工程。

施工准备
1、 材料

1.1  前端设备：主要包括服务器、计算机（内置系统管理软件）、通讯卡、发卡器、打印机、不间断电源等。
1.2  终端设备：主要包括节水控制器、存款机、补助机、转存机（脱机节水用）、管理卡（脱机节水用）、电源、电磁阀、过滤阀等。
1.3  辅助设备：单向阀、混水阀、手动阀、电源箱等。
1.4  本系统所用线缆主要为RVVP2*1.0mm屏蔽线、RVV2*2.5mm电源线、RVV2*0.5mm电磁阀线，或根据现场环境要求选配，必须有产品合格证。
1.5  设备所用材料应根据现场环境要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。设备安装前应根据使用说明书进行全部检查方可安装。
1.6  镀锌材料：镀锌钢管、有机螺丝、平垫、金属膨胀螺栓、金属软管、镀锌管箍、镀锌对丝。
1.7   其它材料：PVC线管、PVC分线盒、PVC附件、塑料胀管、生料带、自攻螺丝、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、电源开关、各类接头等。

2、 机具设备

2.1  手电钻、冲击钻、梯子、水平尺、管钳等。
2.2  剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.3  500V兆欧表。

3、 作业条件

3.1  管理室内土建工程应内装修完毕，门、窗、门锁装配基本齐全完整；
3.2  浴室室内土建工程应内装修完毕，门、窗、门锁装配基本齐全完整；
3.3  使用明管或明槽布线时，工程应内装修基本完毕，门、窗、门锁装配基本齐全完整；
3.4  管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

操作工艺

1、 操作方法

1.1  管路预埋
Ø  金属管应符合设计工艺的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
Ø  在配管时，根据实际需要长度，对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
Ø  管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。
Ø  在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
Ø  金属管的弯曲一般都用弯管器进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
Ø  金属管进入信息插座的接线盒后，管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
金属管的暗设应符合下列工艺要求：
Ø  预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30m处设置暗线盒。
Ø  敷设在混凝土、水泥里的金属管，其地基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
Ø  金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
Ø  金属管道应有不小于0.1%的排水坡度。
Ø  建筑群之间金属管的埋设深度不应小于0.7m;在人行道下面敷设时，不应小于0.5m。
Ø  金属管内应安置牵引线或拉线。
Ø  金属管的两端应有标记，表示建筑物、楼层、房间和长度。
Ø  浴室在明铺管路时使用PVC管或JDG管，PVC管的铺设要求大部与金属管相同。
1.2  分线盒安装
Ø  分线盒与框架应与建筑物表面配合严密。严禁采用电焊或气焊焊在一起。
Ø  分线盒通常安装方位依设计和线路的走向而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
Ø  安装明装壁挂式分线盒时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求盒体背板与墙面平齐，其高度有设计要求时以设计要求为准，无设计要求时安装于较隐蔽或安全的地方。
Ø  一般节水的线路分线盒安装与水龙头的上方10cm偏右20cm左右，根据客户的现场实际情况调节。
Ø  有些客户的管路可能预埋在墙面的1.4m高，可以从此位置向上引电磁阀管路。
Ø  电磁阀的分支接线盒可以和机器使用一个接线盒，也可以单独在再加一个小的分线盒。
Ø  如果主线路在房间内安装的比较高的，可以在主线路上安装一个分线盒，在下面电磁阀的位置再加一个分线盒。
1.3  线缆敷设
Ø  布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
Ø  管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
Ø  所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
1.4  终端设备安装
Ø  终端设备安装时要用相关专业设备配合在墙壁上开孔或者吊顶上开孔。
Ø  机器的安装都实行墙面打孔，埋入塑料涨栓，自攻钉固定的方法。
Ø  电源安装于浴室的房间外，可以为更衣室或者管理间，不要放入浴室之中, 应符合设计要求。配电箱的安装方法和分线盒基本一致。
Ø  电源使用配电箱作保护，配电箱的尺寸根据电源的数量和尺寸而定。在配电箱中安装漏电开关保护电源。
Ø  节水控制器终端设备的安装位置应符合设计及产品说明书的要求，如无特殊要求，机器的安装高度宜为1.4m -1.7m，如果放置太高或太低可能会造成使用人不便，
Ø  机器安装位置处于出水管的右手边0.2m左右，节水控制器要考虑右手边插卡的空间，具体视客户现场环境而定。

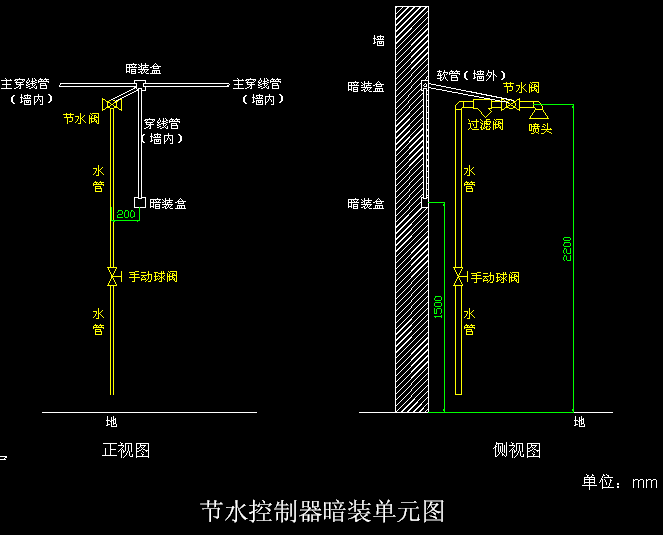

Ø  如果是暗装机器可以提前把机器的安装底壳下进墙面相应位置，暗装底壳应与贴瓷砖后的墙面相平。1S/2S的机器可以实行在安装位置下86暗装盒的方法提前预埋，机器安装于86盒外面。
Ø  一体的机器实行直接安装于水管上面的方式安装，注意水流方向。
Ø  每一出水龙头需要安装一个电磁阀和一台机器。电磁阀可以安装于出水横管上，或者根据客户的现场管路情况调整安装位置。
Ø  过滤阀可以根据客户的水质和客户的需要选择安装，一般安装位置和电磁阀一起。
Ø  单向阀是在客户实行的是冷热水管供水时，而两个水管的水压不平衡时分别在两个管道上安装单向阀，防止压力不平衡水的倒流，分清是竖装还是横装及管径的大小。
Ø  如果客户现场也为冷热水供水，也可以不安装单向阀而在冷热水管上分别安装两个电磁阀的方式防止水的倒流。


1.5  设备接线调试
Ø  接线前，将已布放的线缆再次进行对地与线间绝缘摇测。
Ø  按产品说明书的接线要求，将机器甩出的数据线与主数据线相连接，在管理主机端使用数据主线与网卡的线路连接。
Ø  电源主线接入电源变压器的直流12V输出端，电源变压器的220V输入端接入市电。
Ø  机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻采用联合接地。
Ø  接线时应严格按照设备接线图接线，接完再进行校对，直至确认无误。
Ø  485数据线的布线方式尽量采用手拉手的方式
Ø  所有设备的线路分配都要符合一个400瓦电源拖动20台节水控制器，可以少不允许多，并且每个节水控制器只带一个电磁阀。如果每台机器使用两个电磁阀，相应的机器数量就要减少一半。
Ø  按照设计图纸及产品说明书连接系统管理主机、UPS电源、打印机等设备。
Ø  在服务器上安装数据库及一卡通软件，在系统管理主机上安装一卡通系统软件，安装发卡器和通讯网卡，并进行初始化设置。
Ø  按照系统软件说明书的操作步骤对系统软件的各项功能进行测试。

2、 成品保护

Ø  安装终端设备时，应注意保持吊顶、墙面整洁；
Ø  其它工种作业时，应注意不得损坏系统设备；
Ø  机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件，应及时关好门窗，门上锁并派专人负责。

3、 应注意的质量问题

Ø  设备之间、干线与端子之间连接不牢固；应及时检查，将松动处紧牢固。
Ø  使用屏蔽电缆时，外铜网与芯线相碰；按要求外铜网应与芯线分开，压接应特别注意。
Ø  用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝（布条）擦去焊油。
Ø  由于屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备的地线压接好。
