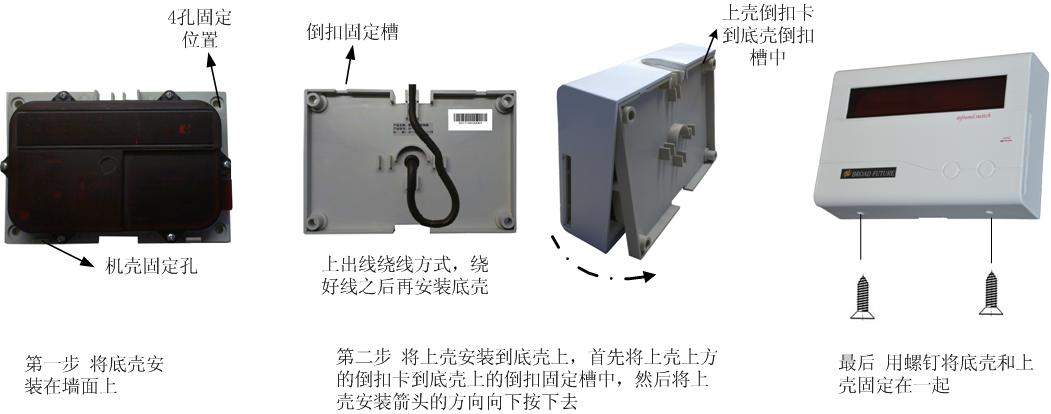

一、 智能IC卡浴室刷卡机的安装（BF-1S系列）
    BF-1S系列智能IC卡浴室刷卡机采用独立的安装底板，有两种固定方式：一种是4角4孔固定方法，采用塑料膨胀栓固定，另一种方式是中部86盒固定方法，出线方式有上出线、后出线两种方式，个别情况下还可采用下出线方式。
    1、安装底板中心应在喷头右侧20cm左右、距地面150cm处；
    2、按安装孔位图给定尺寸，在墙上打4个Ф6固定孔；
    3、将4个Ф6塑料膨胀拴埋入孔内，再用4个Ф3.5自攻钉将IC卡浴室刷卡机安装底板固定；
    4、 IC卡浴室刷卡机导线经线管至接线盒，电磁阀线经电磁阀线管至接线盒；
    5、所有导线均在接线盒内连接，穿线管内不得有接头。 二、 澡堂刷卡机的安装（BF-2S系列）
    BF-2S系列澡堂刷卡机采用主体直接安装方式：4角4孔固定方法，采用塑料膨胀栓固定，出线方式有上出线、后出线两种方式，个别情况下还可采用下出线方式。
    1、安装底板中心应在喷头右侧20cm左右、距地面150cm处；
    2、按安装孔位图给定尺寸，在墙上打4个Ф6固定孔；
    3、将4个Ф6塑料膨胀拴埋入孔内，再用4个Ф3.5自攻钉将澡堂刷卡机安装底板固定；
    4、 澡堂刷卡机导线经线管至接线盒，电磁阀线经电磁阀线管至接线盒；
    5、所有导线均在接线盒内连接，穿线管内不得有接头。

IC卡浴室刷卡机连线定义
电源输入		电磁阀		流量计		485通讯
红	黑	黄	蓝	橙	灰	粉	白
+12V	地	+12V	地	+5V	信号	R+	R-
